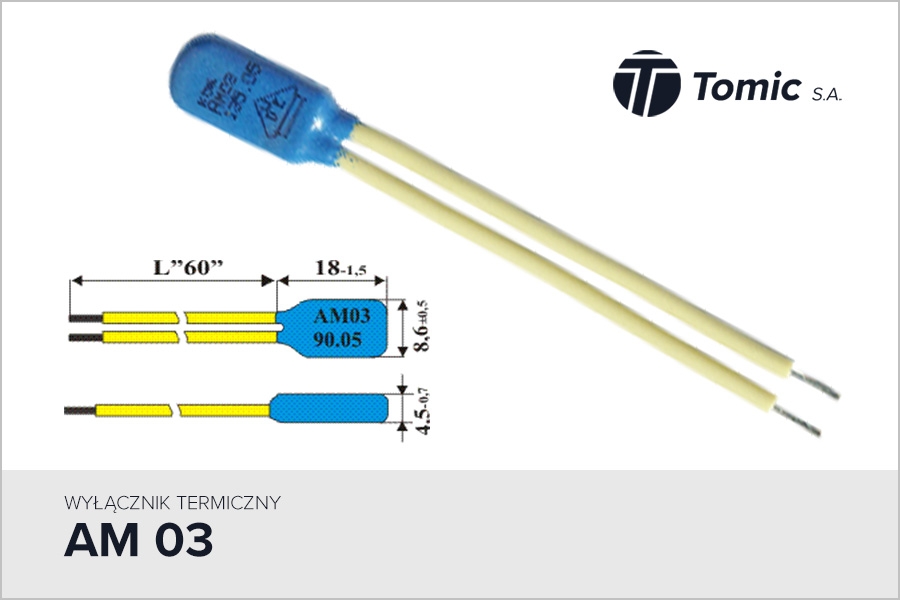

Wyłącznik termiczny AM03

Wyłącznik termiczny AM03

Wyłączniki termiczne znajdują wszechstronne zastosowanie w przyrządach elektrycznych, w których nienormalna praca charakteryzuje się dużymi przyrostami temperatur i możliwością pojawienia się niebezpiecznie wysokich temperatur, mogących uszkodzić termicznie izolację przyrządu.  Właściwie dobrany wyłącznik termiczny gwarantuje utrzymanie temperatury poniżej wartości dopuszczalnej, przewidzianej w stadium projektowania przyrządu.

Parametry:

Zestyk:
SPST n.c.
Napięcie znamionowe:
250V; AC
Prąd znamionowy obciążenia rezystancyjnego lzn, cosinus phi =1:
2,5 A
Prąd znamionowy obciążenia indukcyjnego, cosinus phi=0.6:
1,6 A
Trwałość działania przy obciążeniu znamionowym:
10000 cykli
Obciążenie maksymalne/ trwałość działania:
3,6 A/2000 cykli
Zakres znamionowych temperatur działania:
65°C - 150°C
Tolerancja temperatury działania:
±5K/±7,5K/±10K
Strefa histerezy:
30 ± 15 K
Szybkość zmian temperatury do wyznaczenia temperatury działania:
0,5 ÷ 1 K / min
Odporność termiczna:
max 170K | 190K* / 1 min
Degree of protection (acc. to EN-60730-1):
IP 00
Wskaźnik PTI zastosowanych materiałów izolacyjnych:
250 V
Konstrukcja:
n.c nie elektroniczna
Wytrzymałość elektryczna izolacji:
1 000 V | 2000 V*; 50 Hz
Rezystancja przejścia (bez wyprowadzeń):
max < 40 mili ohm
Konfiguracja kontaktów - używane skróty:
n.c. -normalnie zamknięty n.o. - normalnie otwarty SPST - styk jednobiegunowy, pojedyńczy skok DPST - styk dwubiegunowy, pojedyńczy skok SPDT - styk jednobiegunowy, podwójny skok 3PST - styk trójbiegunowy, pojedyńczy sko
